Elektryczny zestaw napędowy DOZAGRO do Tomahawk 505M

Tomahawk 505M jako stacjonarny elektryczny zespół rozdrabniający

Elektryczny Zespół Napędowy DOZAGRO zastępuje napęd z WOM ciągnika podczas pracy stacjonarnej rozdrabniacza Teagle Tomahawk 505M. Rozwiązanie jest przeznaczone do regularnej produkcji sieczki z suchej słomy i innych suchych materiałów roślinnych.

Co obejmuje Elektryczny Zespół Napędowy?

• silnik główny rozdrabniacza dobierany do planowanego obciążenia,
• osobny silnik napędu bębna Tomahawk,
• ramę główną z systemem barier bezpieczeństwa,
• wzmocnione mocowanie rotora z łożyskami baryłkowymi,
• szafę sterowniczą z przemiennikami częstotliwości (falownikami),
• automatyczną synchronizację napędów i kontrolę obciążenia silnika głównego.

Automatyczna kontrola obciążenia silnika

Układ sterowania na bieżąco mierzy pobór prądu przez silnik napędzający rotor rozdrabniający. Gdy pobór zbliża się do wartości nominalnej, automatyka zmniejsza prędkość obrotową bębna Tomahawk, ograniczając ilość słomy podawanej na rotor. Powoduje to spadek obciążenia silnika głównego. Po obniżeniu poboru prądu bęben płynnie zwiększa prędkość i powraca do zadanej wydajności.

Dobór mocy do zadania

Elektryczny Zespół Napędowy jest konfigurowany z silnikiem głównym o mocy 30 kW, 37 kW lub 45 kW oraz z osobnym napędem bębna. Ostateczny wariant dobieramy do rodzaju materiału, zastosowanego sita, oczekiwanej frakcji, sposobu odbioru sieczki i planowanego czasu pracy.

Nie należy mieszać mocy silnika głównego z mocą łączną układu. Przykładowo konfiguracja 30 kW dla rotora oraz 1,5 kW dla bębna ma łączną moc 31,5 kW — silnik główny nadal ma moc 30 kW.

Konfiguracja	Kiedy jest rozważana
30 kW + napęd bębna	lżejsze zastosowania i odpowiednio dobrana frakcja
37 kW + napęd bębna	większa rezerwa mocy przy zmiennym materiale
45 kW + napęd bębna	instalacje o większym obciążeniu i intensywnej pracy

Dobór końcowy wykonuje DOZAGRO po ustaleniu całego procesu technologicznego. Przyłącze elektryczne, zabezpieczenia i przewody muszą odpowiadać wybranej konfiguracji.

Zastosowania stacjonarnego Tomahawk 505M

• produkcja sieczki do przygotowania TMR,
• przygotowanie suchej ściółki dla bydła i drobiu,
• wstępne rozdrabnianie słomy przed pelletem lub brykietem,
• przygotowanie suchej biomasy do dalszego przetwarzania,
• zasilanie kolejnych urządzeń linii, np. młyna domielającego, transportu pneumatycznego lub zbiornika buforowego.

To rozwiązanie jest przeznaczone przede wszystkim do suchej słomy i suchych materiałów roślinnych. Nie należy utożsamiać go z maszyną do mokrej sianokiszonki.

Rozbudowa w kompletną linię technologiczną

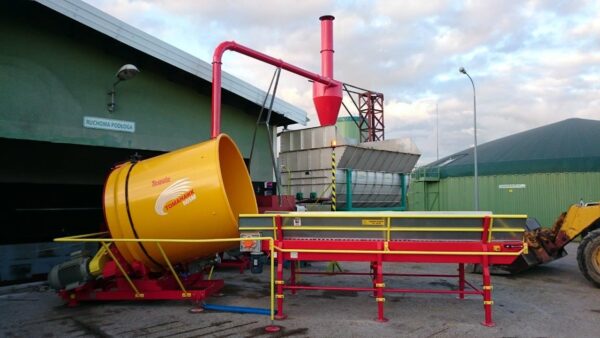

Zestaw może współpracować ze stołem podawczym SP-1 DOZAGRO o długości roboczej 4 m i szerokości 1,3 m. Stół dozuje bele do Tomahawk 505M, a automatyka synchronizuje tempo podawania z obciążeniem rozdrabniacza.

Synchronizacja z młynami domielającymi S-119

Automatyka Elektrycznego Zespołu Napędowego może zostać zsynchronizowana z młynem domielającym S-119 DOZAGRO pracującym za Tomahawkiem. Stosowane zestawienia obejmują:

Młyn domielający	Moc silnika
S-119/5N	30 kW
S-119/5N	37 kW
S-119/7N	45 kW

Jeżeli obciążenie młyna domielającego wzrośnie do ustawionego progu, system zatrzymuje bęben Tomahawk 505M i przerywa podawanie słomy. Chroni to młyn przed dalszym dopływem materiału. Po powrocie parametrów do bezpiecznego zakresu praca może zostać wznowiona zgodnie z ustawieniami automatyki.

Jeden Tomahawk 505M i dwa młyny domielające

Istnieje możliwość podłączenia dwóch młynów domielających do jednego Tomahawk 505M z Elektrycznym Zespołem Napędowym. Rozdział materiału, moce młynów, system odbioru oraz logikę sterowania dobieramy indywidualnie do wymaganej frakcji i wydajności całej linii.

505M z napędem elektrycznym, 505FSM czy 500E?

Rozwiązanie	Najważniejsze zastosowanie
505M + Elektryczny Zespół Napędowy	stacjonarna linia projektowana do konkretnego procesu
Tomahawk 505FSM	napęd z WOM i hydrauliczny stół Feed Slide; wydajność do 4 t/h
Tomahawk 500E	fabryczna elektryczna sieczkarnia w zwartej konfiguracji

Uwaga: ten zestaw napędza stacjonarny rozdrabniacz 505M. Nie jest to wariant Hybrid z elektrycznym wentylatorem 11 kW stosowany w systemach dystrybucji sieczki.

Bezpieczeństwo instalacji

Maszynę należy ustawić na stabilnej posadzce umożliwiającej prawidłowe zakotwienie. Przyłącze i zabezpieczenia elektryczne wykonuje uprawniony elektryk zgodnie z dokumentacją konkretnego zestawu. Przed doborem konfiguracji sprawdzamy rok produkcji, numer seryjny i wykonanie posiadanego Tomahawk 505M.

Najczęstsze pytania

Czy zestaw całkowicie zastępuje ciągnik?

Tak, podczas pracy stacjonarnej napęd Tomahawk 505M zapewniają silniki elektryczne. Załadunek bel i organizacja transportu materiału zależą od wyposażenia całej linii.

Jak działa automatyczna kontrola obciążenia?

System mierzy pobór prądu silnika głównego. Gdy obciążenie rośnie, falownik stopniowo zwalnia bęben podający słomę, a po spadku obciążenia ponownie zwiększa jego prędkość. Przy osiągnięciu ustawionego progu bezpieczeństwa bęben zostaje zatrzymany.

Jaka moc silnika jest właściwa?

Dobór zależy od materiału, sita, oczekiwanej frakcji i obciążenia. W rozwiązaniach DOZAGRO stosowano silniki główne od 30 do 45 kW oraz osobny napęd bębna.

Czy zestaw pasuje do każdego Tomahawk 505M?

Kompatybilność potwierdzamy na podstawie numeru seryjnego, roku produkcji i wykonania maszyny. Pozwala to prawidłowo dobrać ramę, mocowanie rotora oraz elementy sterowania.

Czy można podłączyć stół podawczy SP-1?

Tak. SP-1 może tworzyć z Tomahawk 505M i zestawem elektrycznym zautomatyzowany układ podawania i rozdrabniania bel.

Czy jeden Tomahawk 505M może współpracować z dwoma młynami domielającymi?

Tak. Jeden 505M z Elektrycznym Zespołem Napędowym może zasilać dwa młyny domielające. Układ rozdziału materiału, moc młynów i automatykę dobieramy indywidualnie do procesu.

Jakie materiały można rozdrabniać?

Podstawowym materiałem jest sucha słoma oraz inne suche materiały roślinne, po potwierdzeniu ich przydatności i dobraniu odpowiedniego sita.
