Młyny do słomy S-119 11–45 kW

Młyny do słomy DOZAGRO serii S‑119 obejmują sześć modeli o mocy od 11 do 45 kW. Typ M jest przeznaczony do mniejszych i średnich układów technologicznych, a typ D do wydajnych linii przemysłowego przetwarzania słomy i biomasy. Wymienne sita pozwalają dobrać końcową frakcję do produkcji pasz, ściółki, pelletu, brykietu i innych produktów z biomasy.

Najważniejsza przewaga: młyn może pracować jako samodzielny moduł domielający albo jako część zautomatyzowanej linii z Tomahawk 505M, elektrycznym zespołem napędowym, stołem podawczym i urządzeniami odbierającymi materiał.

Pełna gama młynów S‑119: typ M i typ D

Dobór modelu zależy od wymaganej wydajności, rodzaju i wilgotności surowca, wielkości sita oraz urządzeń pracujących przed i za młynem.

Typ	Model	Moc	Wydajność z sitem 10 mm*	Charakter pracy
M	S‑119/NO	11 kW	0,2–0,5 t/h	Kompaktowe układy domielania
	S‑119/3NO	18,5 kW	0,2–0,6 t/h	Linie o średniej wydajności
	S‑119/4NO	22 kW	0,2–0,7 t/h	Większa rezerwa mocy typu M
D	S‑119/5NO	30 kW	0,8–1,3 t/h	Przemysłowe linie przetwarzania
	S‑119/6NO	37 kW	0,8–1,4 t/h	Wyższa wydajność i rezerwa mocy
	S‑119/7NO	45 kW	0,8–1,5 t/h	Najwydajniejszy model serii

* Wydajność zależy od rodzaju i wilgotności słomy oraz wymaganej frakcji. Szczegółowe średnice wlotów, wylotów, sita, liczby bijaków, noży i masy znajdują się w zakładce „Parametry techniczne”.

Jak pracuje młyn do słomy S‑119?

Materiał powinien zostać wcześniej rozluźniony i wstępnie rozdrobniony. Wirnik młyna kieruje go na wymienne sito, którego perforacja określa końcową frakcję. Tak przygotowana słoma może być przekazywana pneumatycznie albo mechanicznie do kolejnego etapu procesu.

domielanie wstępnie pociętej słomy,
dobór frakcji za pomocą wymiennych sit 4–18 mm,
praca w liniach ciągłych i zautomatyzowanych,
możliwość dopasowania wlotu, wylotu i transportu materiału do istniejącej instalacji.

Młyny S‑119 w instalacjach przemysłowych

Przykładowe integracje młynów S‑119 w projektach realizowanych przez Agro Bio Brichet Energy Solutions, WALW Solutions i LABORA.ENERGY. Zakres każdej instalacji jest dobierany indywidualnie; fotografie pokazują różne sposoby podawania, transportu i odbioru materiału.

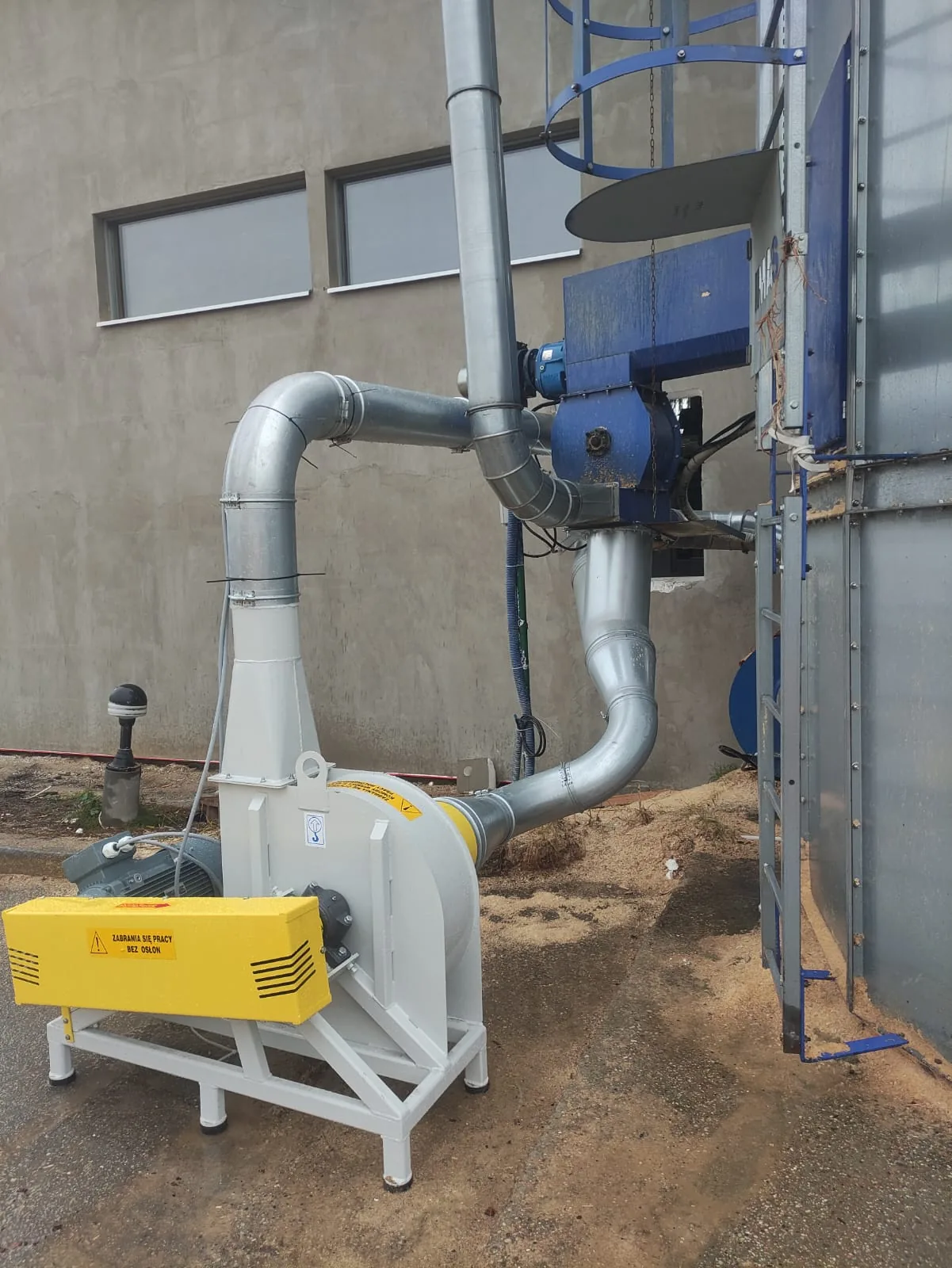

Młyn do słomy S-119 w zewnętrznej instalacji transportu pneumatycznego — Młyn S‑119 z pneumatycznym transportem rozdrobnionego materiału.

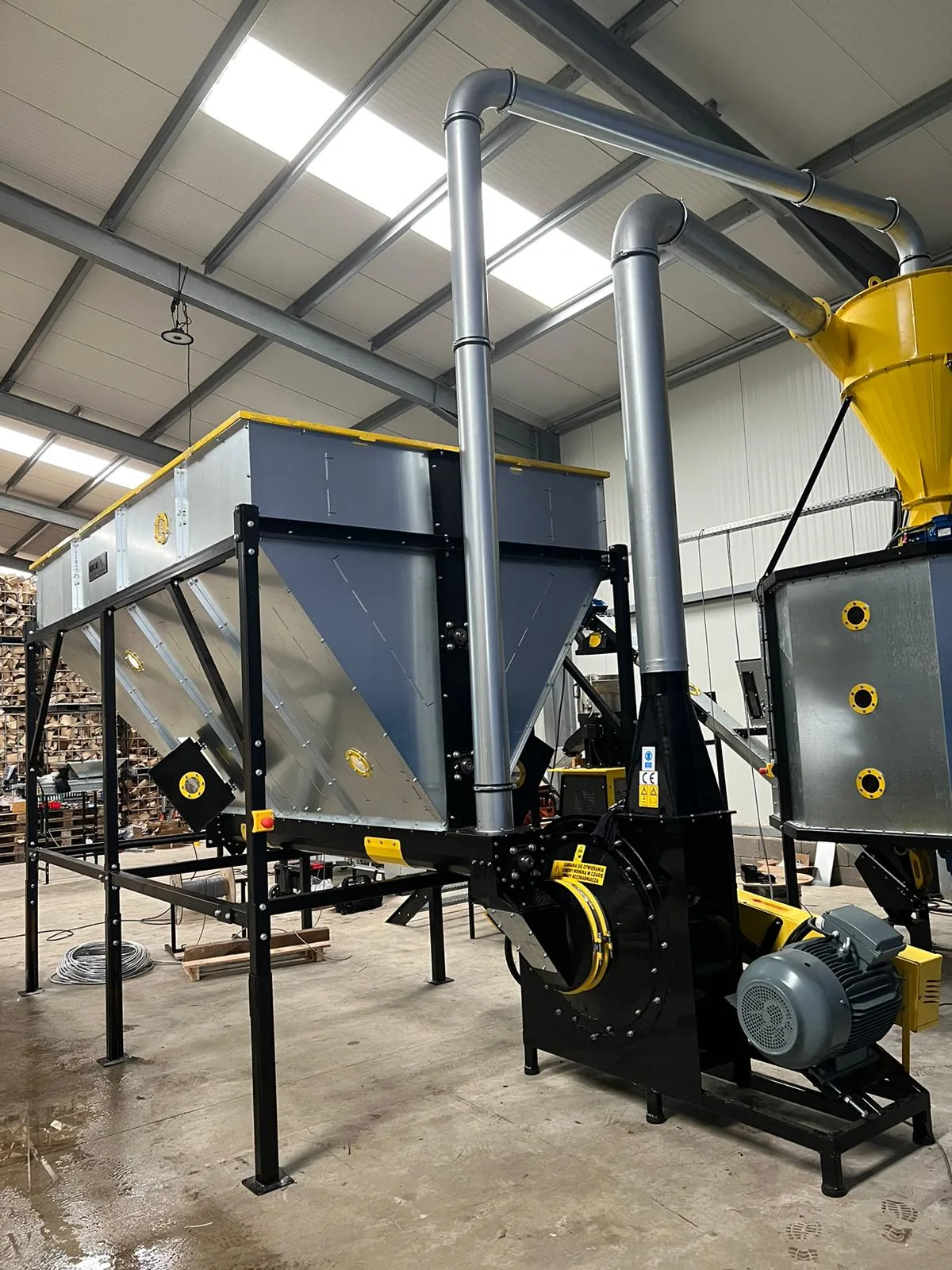

Młyn S-119 z zasobnikiem buforowym w linii biomasy — Młyn S‑119 współpracujący z zasobnikiem buforowym i systemem odbioru.

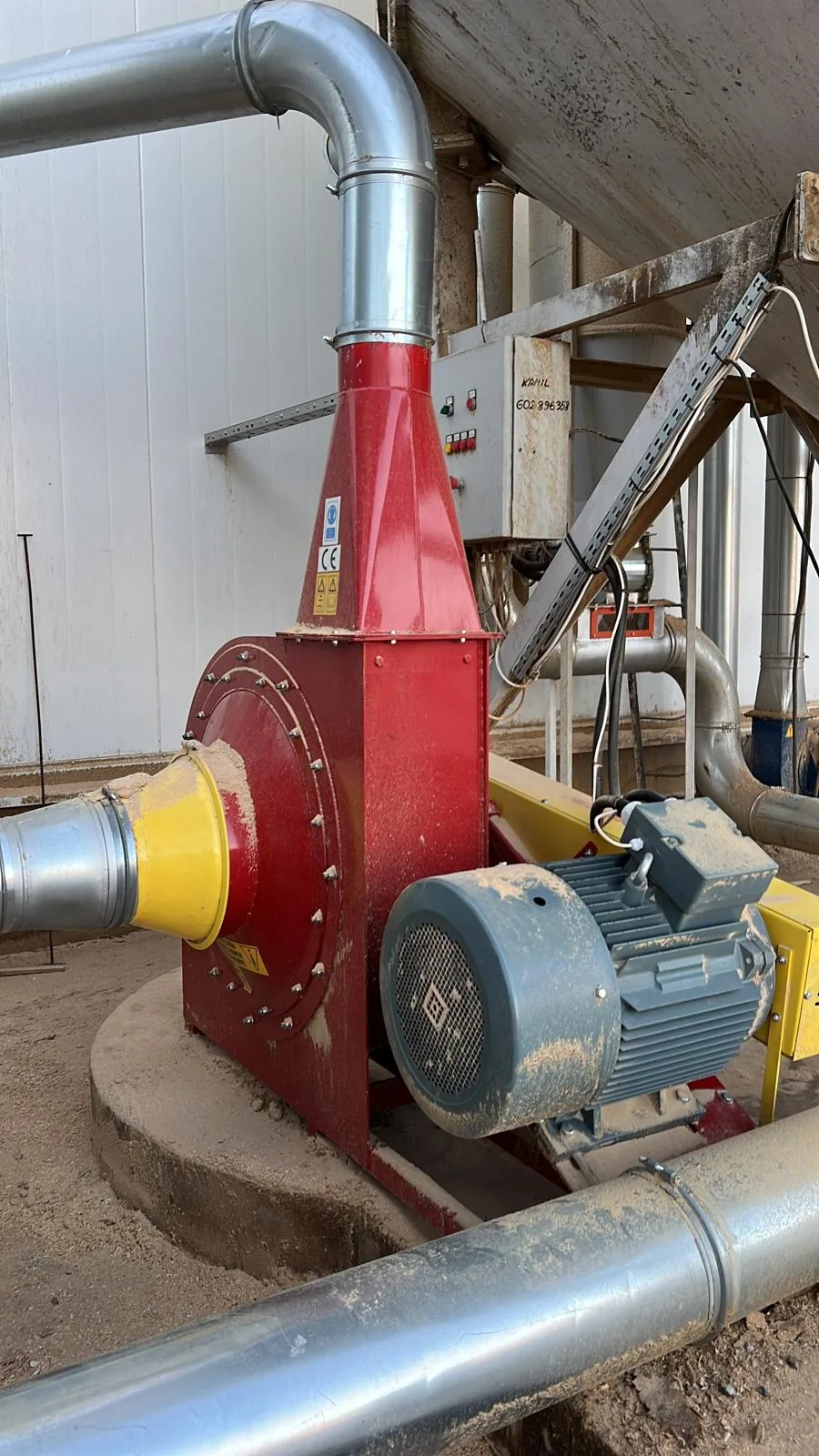

Młyn do słomy S-119 pracujący w przemysłowej linii technologicznej — Młyn S‑119 podczas pracy w instalacji przygotowania biomasy.

Synchronizacja z Tomahawk 505M i ochrona przed przeciążeniem

Młyny S‑119 mogą współpracować z elektrycznym zespołem napędowym DOZAGRO. Automatyka kontroluje obciążenie młyna i urządzenia przygotowującego słomę. Jeżeli obciążenie młyna domielającego osiągnie ustawiony próg, system zatrzymuje bęben Tomahawk 505M, przerywając dopływ kolejnej porcji materiału. Po powrocie parametrów do bezpiecznego zakresu podawanie może zostać wznowione.

Jeden Tomahawk 505M i dwa młyny domielające

Istnieje możliwość skonfigurowania układu, w którym jeden Tomahawk 505M z elektrycznym zespołem napędowym przygotowuje materiał dla dwóch młynów S‑119. Podział strumienia i sterowanie muszą zostać zaprojektowane dla konkretnej wydajności, frakcji i rozmieszczenia urządzeń.

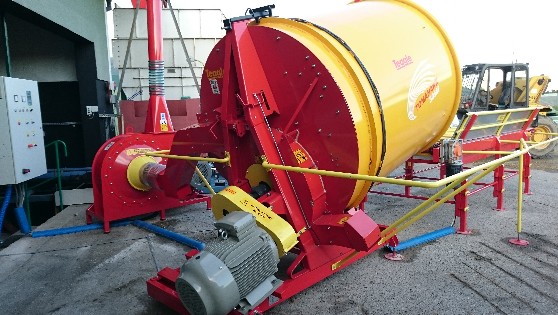

Sposoby połączenia z Tomahawk 505M

W zależności od układu hali i kierunku transportu materiał może być przekazany do młyna S‑119 z dolnego albo górnego wysypu Tomahawk 505M.

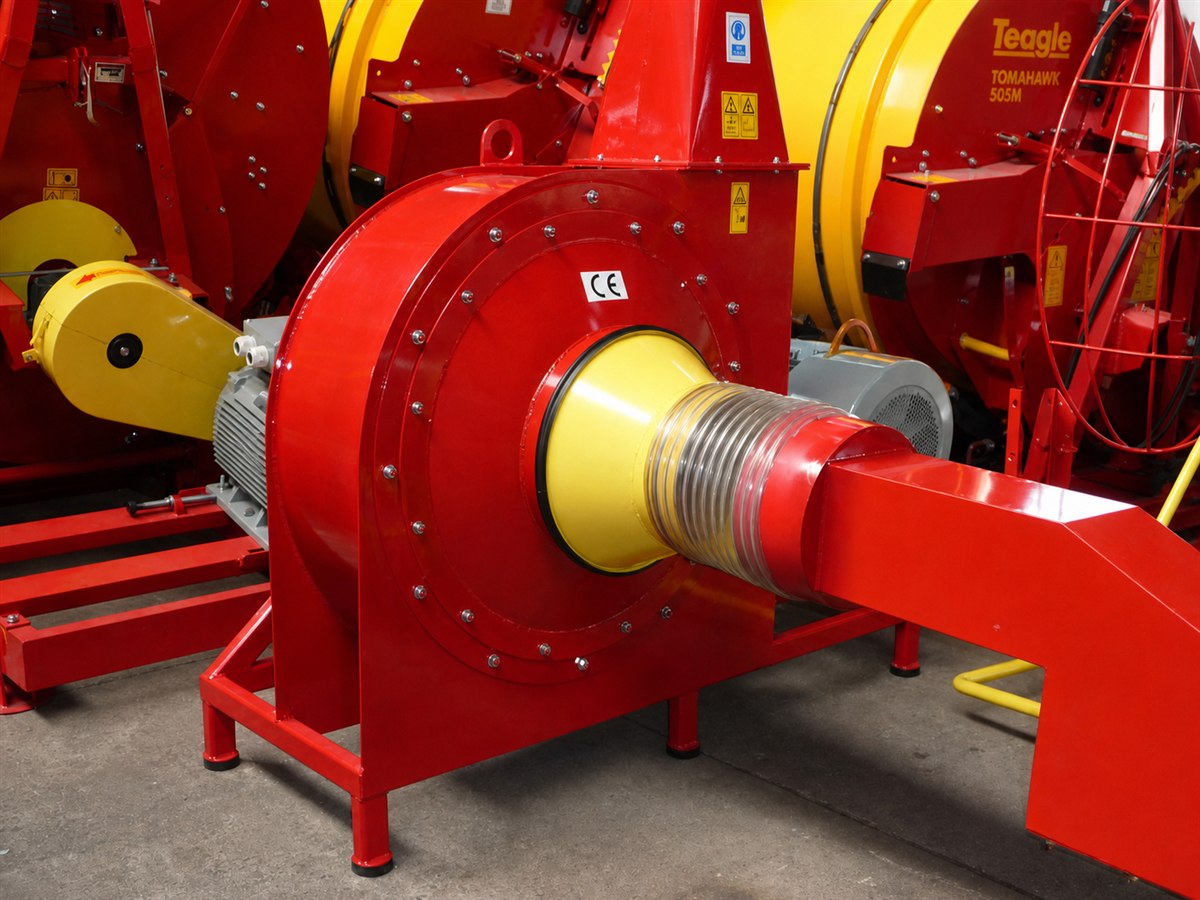

Dolny wysyp Tomahawk 505M połączony z młynem S-119 – zbliżenie — **Dolny wysyp:** połączenie Tomahawk 505M z młynem domielającym S‑119.

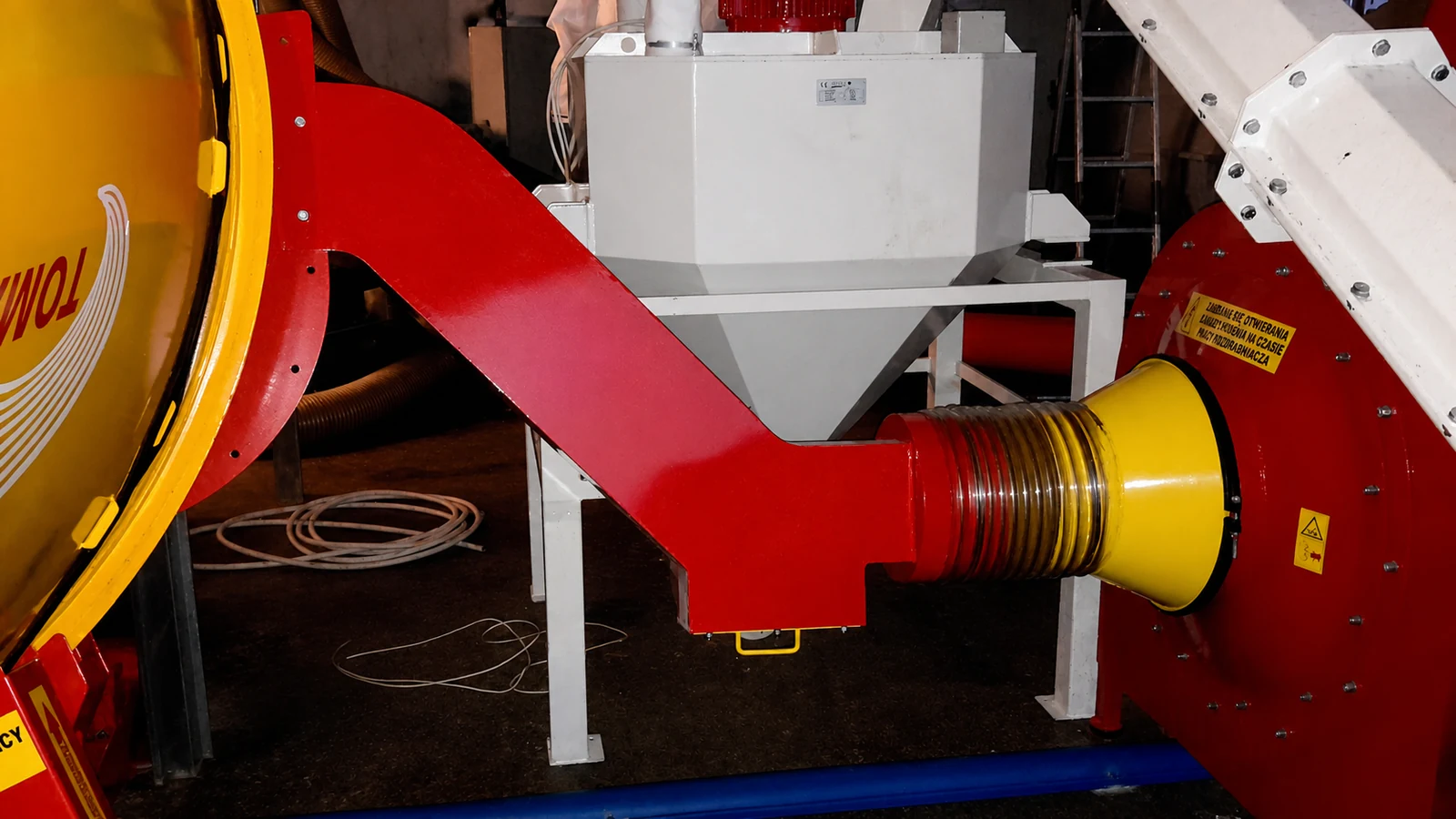

Górny wysyp Tomahawk 505M połączony z młynem S-119 — **Górny wysyp:** połączenie Tomahawk 505M z młynem domielającym S‑119.

Integracja młynów S‑119 w zewnętrznych liniach technologicznych

Młyny S‑119 mogą zostać włączone do układów budowanych przez różnych producentów i integratorów, pod warunkiem prawidłowego dopasowania sposobu podawania, odbioru materiału, wydajności oraz automatyki bezpieczeństwa.

linie produkcji pelletu i brykietu ze słomy,
układy przygotowania biomasy energetycznej,
instalacje produkcji ściółki i krótkiej sieczki,
linie przygotowania komponentów paszowych,
systemy współpracujące z suszarniami, filtrami i zbiornikami buforowymi.

Konfiguracje podawania i domielania

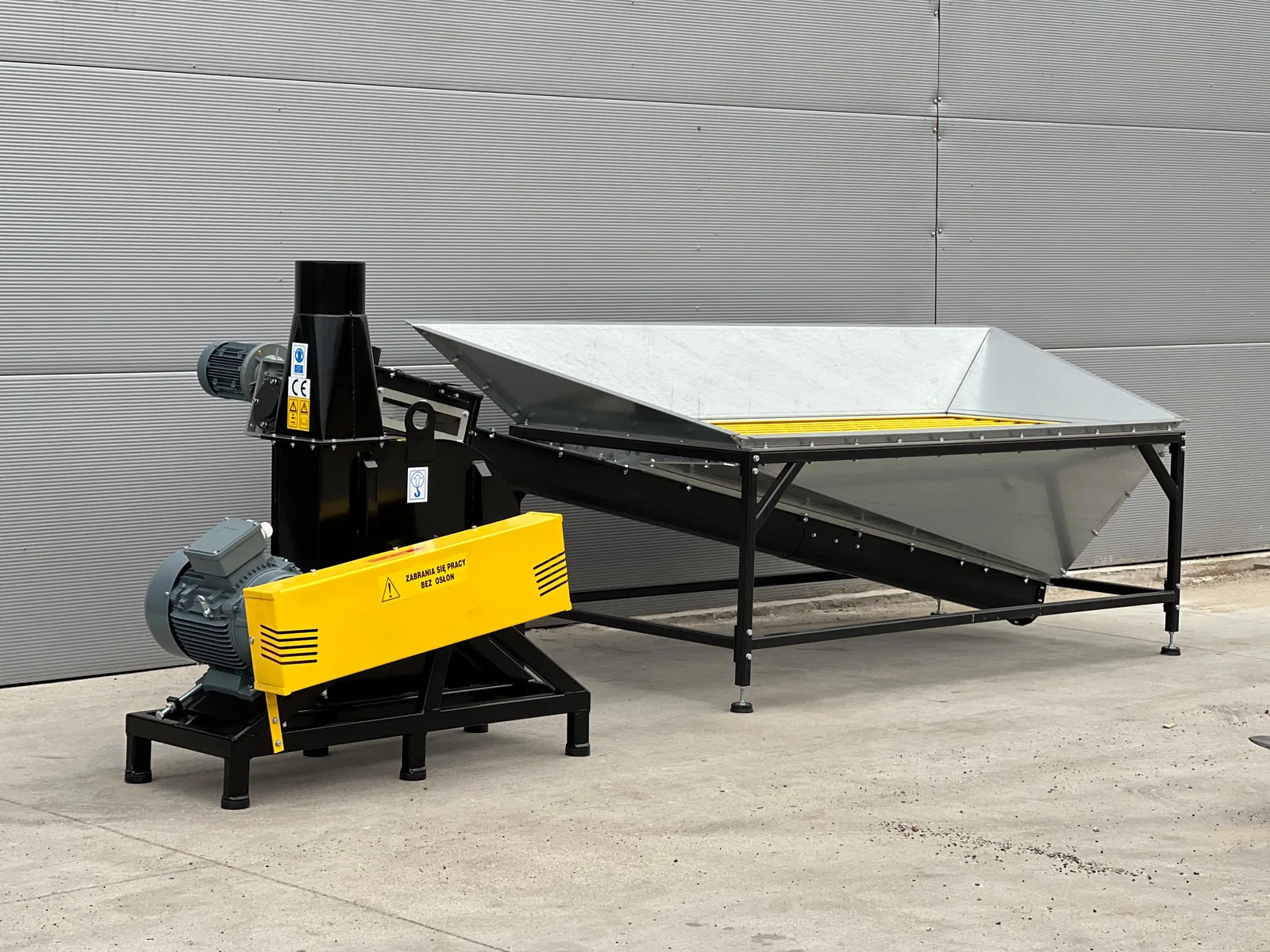

Młyn S-119 ze stołem podawczym do rozdrobnionej słomy — Samodzielny zestaw młyna S‑119 ze stołem podawczym.

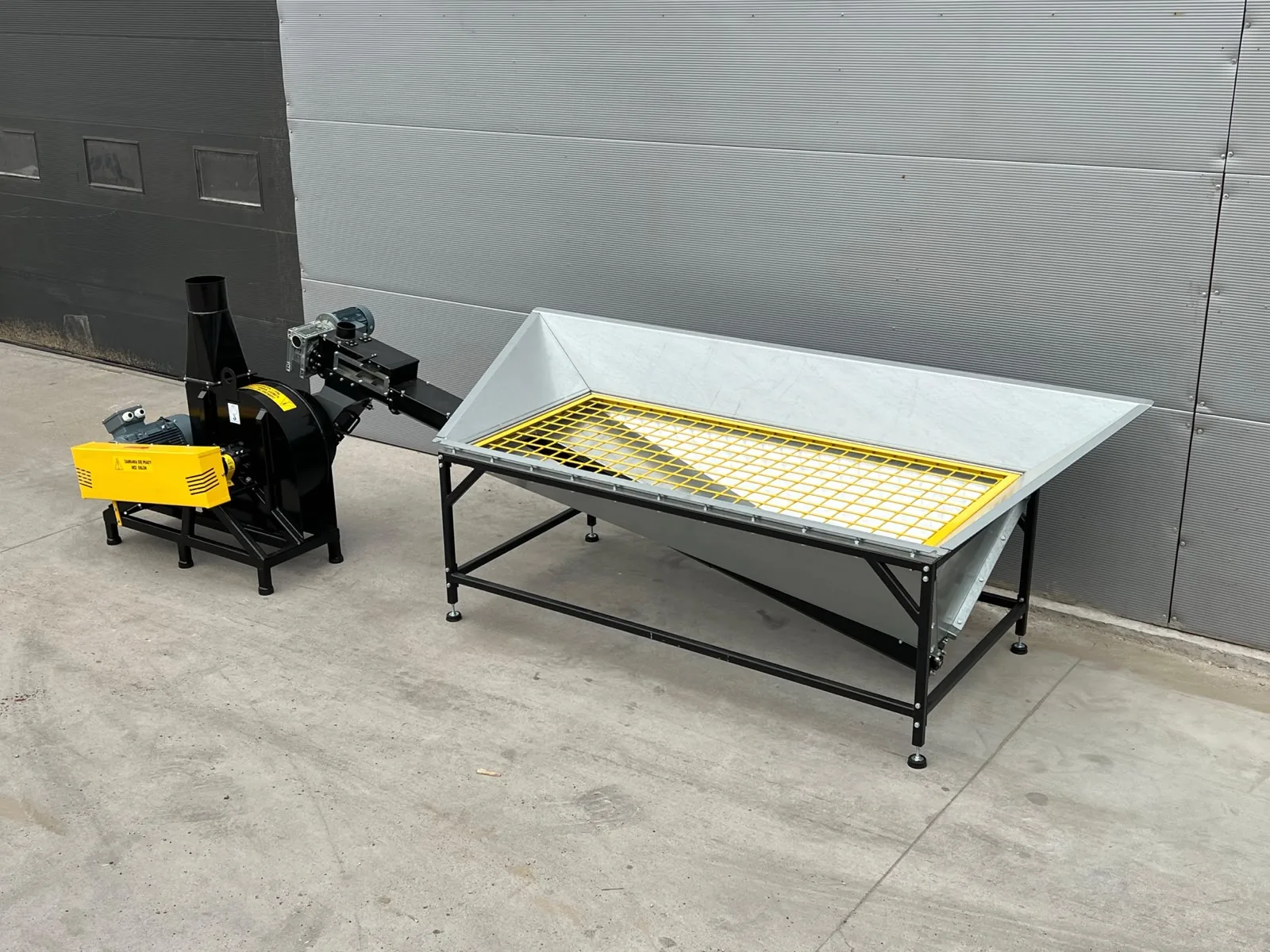

Kompletny zestaw młyna S-119 ze stołem podawczym — Konfiguracja młyna S‑119 z niezależnym stołem dozującym materiał.

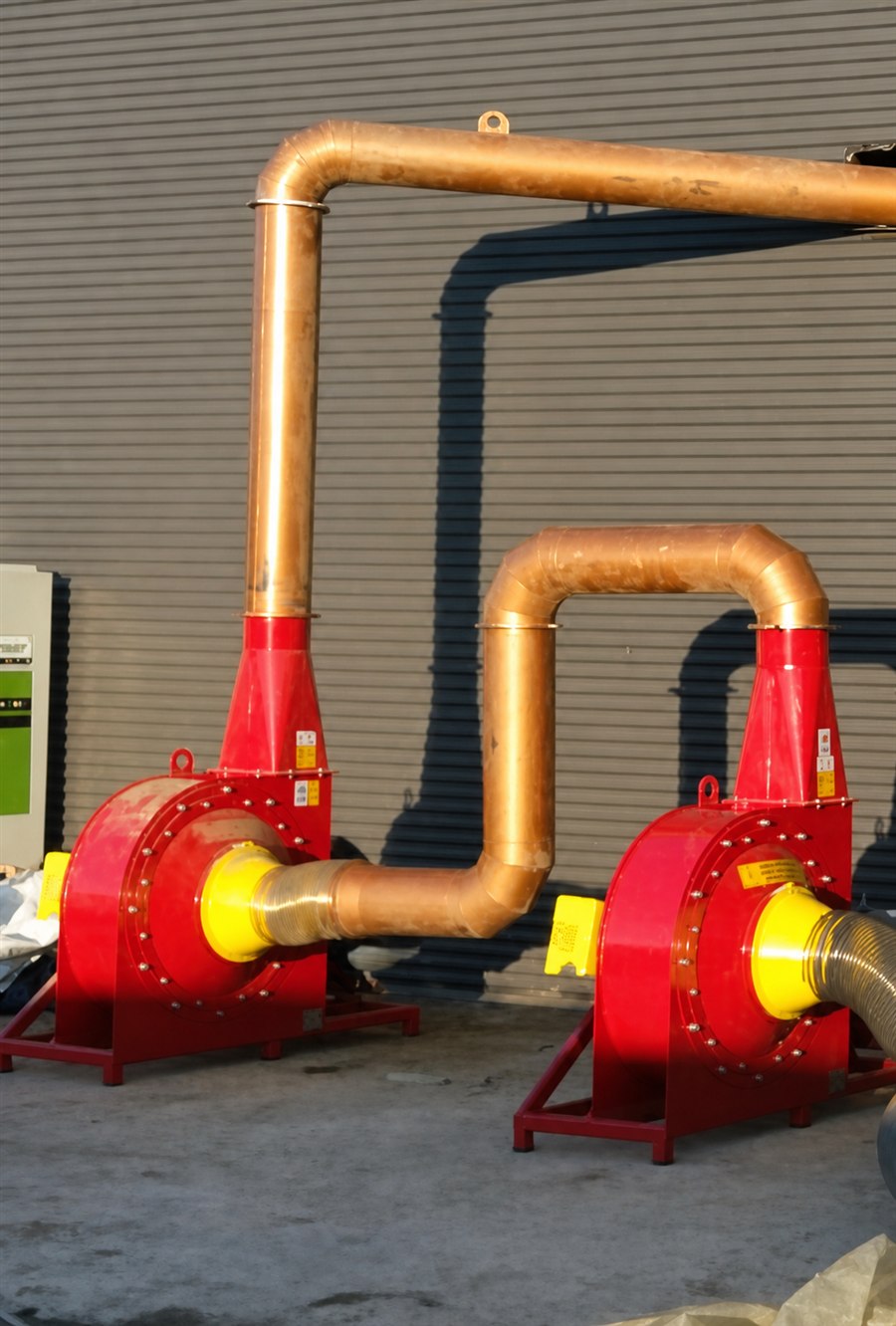

Dwa młyny S-119 połączone w układzie kaskadowym — Układ dwóch młynów S‑119 do pracy w rozbudowanej linii technologicznej.

Kompletna linia przygotowania słomy

Typowy układ może obejmować:

stół podawczy DOZAGRO,
Tomahawk 505M do rozluźnienia i wstępnego rozdrobnienia słomy,
elektryczny zespół napędowy z kontrolą obciążenia,
jeden albo dwa młyny S‑119 dobrane do wymaganej wydajności,
transport materiału, filtrację, zbiornik buforowy oraz urządzenie końcowe.

Alternatywnym rozwiązaniem do określonych zastosowań jest kompletna sieczkarnia Tomahawk 505FSM ze stołem podawczym albo elektryczna sieczkarnia Tomahawk 500E.

Najczęstsze pytania o młyny S‑119

Czy młyn S‑119 rozdrabnia całe bele?

Nie jest to jego podstawowe zadanie. Młyn powinien otrzymywać słomę wcześniej rozluźnioną i pociętą, na przykład przez Tomahawk 505M.

Jakie moce są dostępne?

Typ M obejmuje modele 11, 18,5 i 22 kW, a typ D modele 30, 37 i 45 kW.

Czym różni się typ M od typu D?

Typ M ma 21 bijaków i jest przeznaczony do wydajności około 0,2–0,7 t/h. Typ D ma 60 bijaków i osiąga około 0,8–1,5 t/h przy sicie 10 mm. Rzeczywista wydajność zależy od surowca i wilgotności.

Czy można zastosować dwa młyny w jednej linii?

Tak. Jeden Tomahawk 505M może przygotowywać materiał dla dwóch młynów, jeżeli podział strumienia i automatyka zostaną dobrane do całego układu.

Czy S‑119 współpracuje tylko z maszynami DOZAGRO?

Nie. Młyn może zostać zintegrowany również z liniami innych producentów, po sprawdzeniu wydajności, sposobu transportu materiału i sygnałów automatyki.

Dobór młyna i integracji: skontaktuj się z DOZAGRO i podaj rodzaj surowca, oczekiwaną frakcję, wilgotność, planowaną wydajność oraz urządzenia pracujące w linii.

Parametry techniczne

Ogólne:

Zasilanie: silniki elektryczne od 11 do 45 kW
Przeznaczenie: słoma sucha i półsucha (wilgotność do 15%)
Średnica wlotu: 300/400 mm (we wszystkich modelach)
Średnice wylotu: 180, 200 lub 260 mm (do wyboru przy zamówieniu)
Sita: oczkowe o średnicach 4 / 4,5 / 5 / 6 / 7 / 8 / 10 / 12 / 15 lub 18 mm
Budowa: zestaw bijaków i noży czołowych odpowiednio dobrany do typu młyna
Zastosowanie: praca w linii technologicznej (np. rozdrabniacz bel → młyn słomy DOZAGRO → system przesypu/zbiornik)

Specyfikacja techniczna

Typ D

Model	Moc silnika	Wydajność z sitem fi 10 mm*	Średnica wlotu	Średnica wylotu**	Ilość bijaków	Ilość noży czołowych	Masa
S-119/5NO	30 kW	0,8–1,3 t/h	300/400 mm	180, 200, 260 mm	60	4+16	690 kg
S-119/6NO	37 kW	0,8–1,4 t/h	300/400 mm	180, 200, 260 mm	60	4+16	710 kg
S-119/7NO	45 kW	0,8–1,5 t/h	300/400 mm	180, 200, 260 mm	60	4+16	750 kg

Typ M

Model	Moc silnika	Wydajność z sitem fi 10 mm*	Średnica wlotu	Średnica wylotu**	Ilość bijaków	Ilość noży czołowych	Masa
S-119/NO	11 kW	0,2–0,5 t/h	300/400 mm	180, 200, 260 mm	21	4+16	370 kg
S-119/3NO	18,5 kW	0,2–0,6 t/h	300/400 mm	180, 200, 260 mm	21	4+16	390 kg
S-119/4NO	22 kW	0,2–0,7 t/h	300/400 mm	180, 200, 260 mm	21	4+16	410 kg

* Wydajność zależna od rodzaju słomy i wilgotności
** Średnica wylotu do wyboru podczas zamówienia
