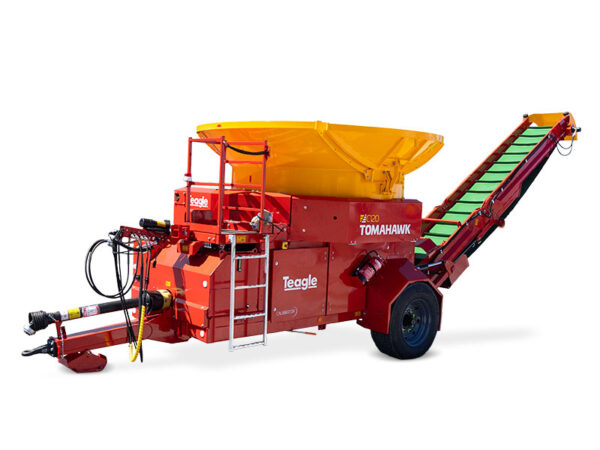

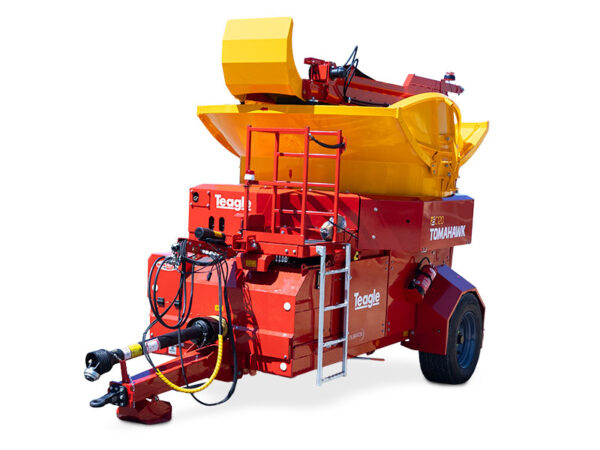

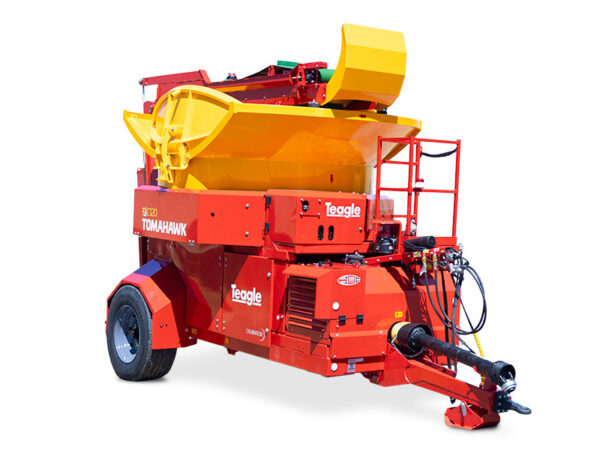

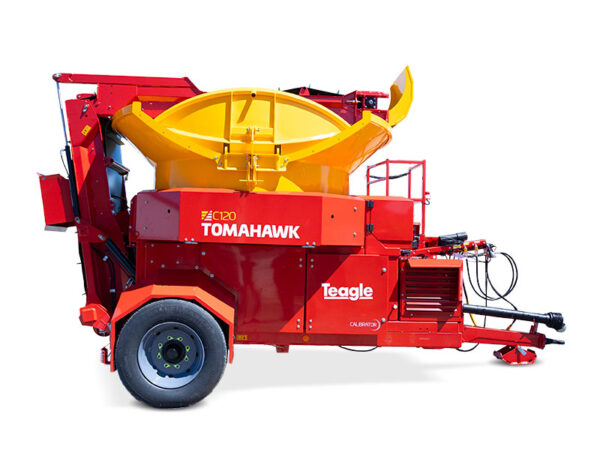

Tomahawk C120 Calibrator to wysokowydajna sieczkarnia do przetwarzania suchych materiałów na jednolitą frakcję. Wymienne sita pozwalają uzyskać długość materiału od około 5 do 150 mm, a maksymalna wydajność przy odpowiednim materiale i konfiguracji wynosi do 15 t/h.

W konfiguracji podstawowej C120 przetwarza m.in. słomę, siano, miskant, łodygi kukurydzy i obornik koński. Zboże i kukurydzę można mielić po zastosowaniu opcjonalnego leja młynowego oraz odpowiednich drobnych sit. Aktualne materiały producenta nie wymieniają sianokiszonki jako standardowego materiału dla C120.

Najważniejsze parametry C120

Panel sterowania Wi‑Fi, kontrola wydajności i szybka zmiana sit

System zarządzania mocą monitoruje prędkość rotora i automatycznie reguluje obrót komory, aby dopasować podawanie materiału do dostępnej mocy ciągnika. Operator reguluje pracę komory z bezprzewodowego panelu sterowania Wi‑Fi w kabinie.

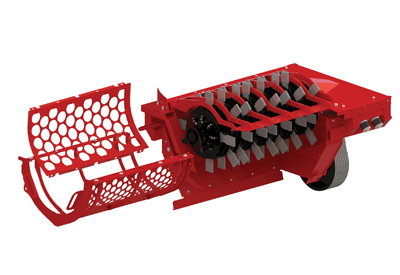

Dwa wymienne, odwracalne segmenty sita można zmienić z poziomu gruntu. Producent oferuje sita do materiałów włóknistych z otworami od 13 do 125 mm oraz drobne sita do mielenia ziarna w opcjonalnej konfiguracji.

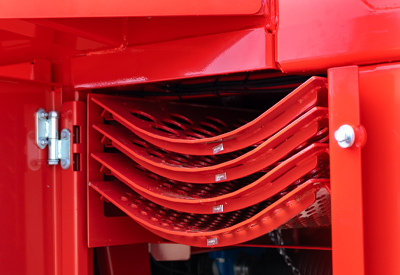

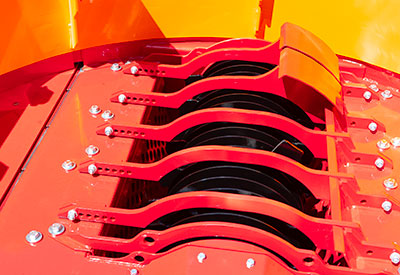

Młotki wirnika mają krawędzie napawane spiekanym węglikiem wolframu, a maszyna może przewozić do czterech zapasowych segmentów sita. Do suchej słomy dostępny jest ogranicznik beli o zwiększonym przepływie (High-flow), który podnosi wydajność.

Przenośnik, hydraulika i transport

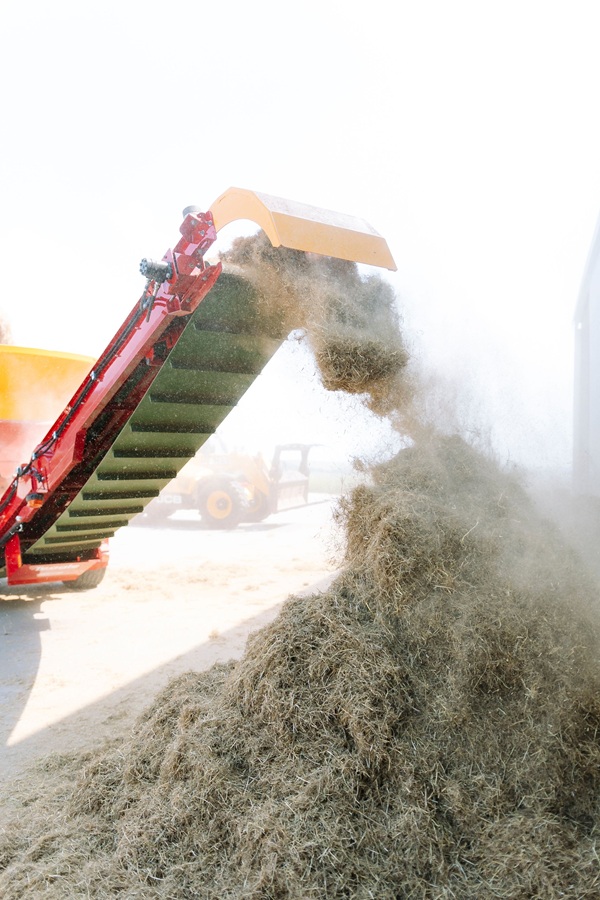

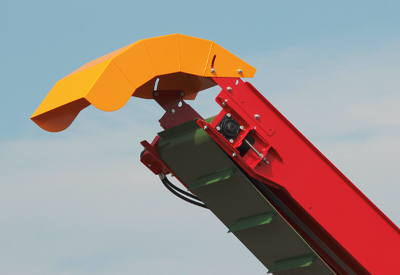

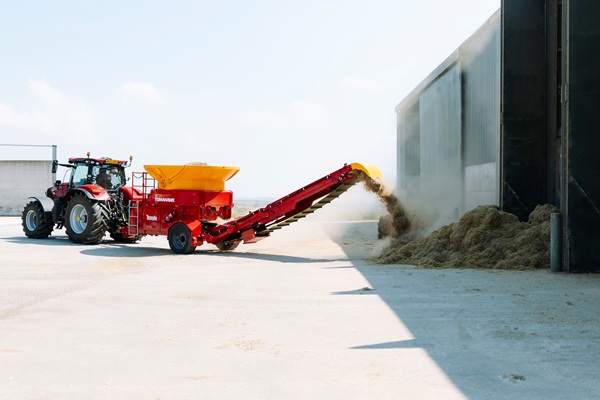

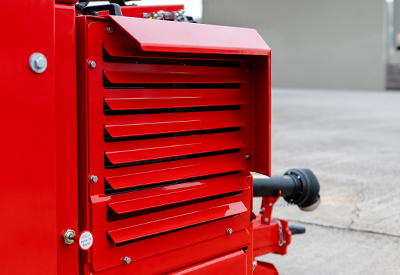

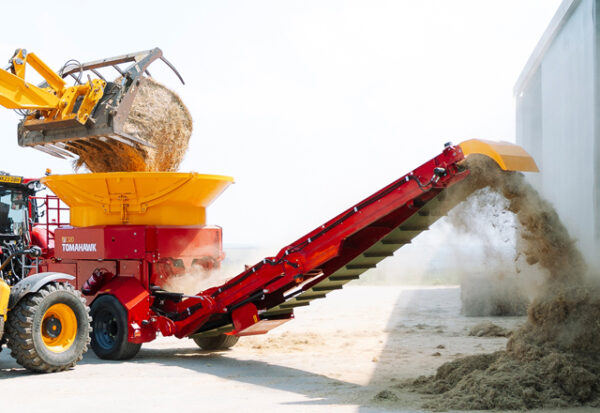

Składany przenośnik o podwójnym napędzie hydraulicznym podaje przetworzony materiał na wysokość do 4,59 m. To wysokość wysypu, a nie długość przenośnika. Niezależny układ hydrauliczny o pojemności 175 l ma wentylator chłodzący z automatycznym odwracaniem i filtr.

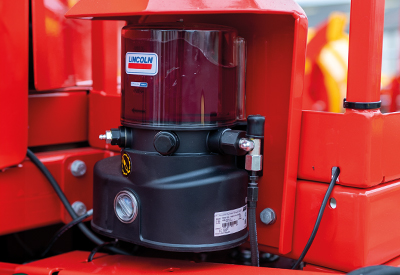

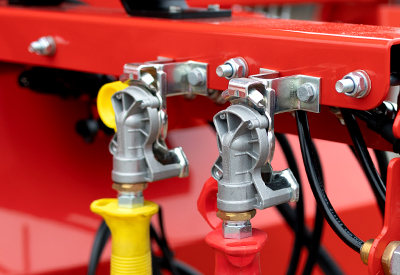

W standardzie znajdują się m.in. hamulce pneumatyczne, oświetlenie LED, automatyczne smarowanie i oś przystosowana do prędkości 40 km/h. Napęd młyna wykorzystuje układ ośmiu pasów oraz zabezpieczenie śrubą ścinaną.

Jakie sito do czego – dobór sita w Tomahawk C120

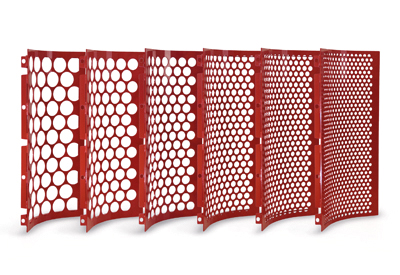

Długość rozdrobnionego materiału zależy od wielkości otworów sita. C120 pracuje z dwoma półsitami, które można dowolnie łączyć. Typowe rozmiary według instrukcji obsługi maszyny:

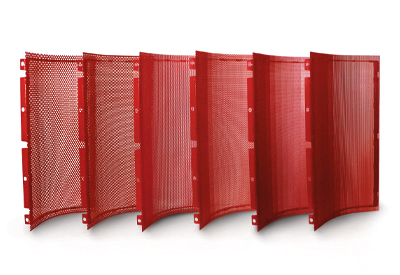

Gdy potrzebna jest gwarantowana maksymalna długość cięcia, montuje się dwa półsita o jednakowych otworach. Przy łączeniu dwóch różnych półsit to o mniejszych otworach zakłada się po prawej stronie ramy sita – wykonuje ono większość pracy. Takie połączenie skraca czas rozdrabniania i zmniejsza zużycie energii, kosztem niewielkiej części dłuższego materiału. Zużyte półsito można obrócić, aby wykorzystać drugą krawędź tnącą. Sita drobniejsze niż 13 mm służą do mielenia ziarna w opcjonalnej konfiguracji – w tej sprawie skontaktuj się z DOZAGRO.

Wymagania wobec ciągnika

• moc co najmniej 134 kW (180 KM), maksymalnie 209 kW (280 KM) – przydatność konkretnego ciągnika zależy od wielkości i masy bel, wilgotności materiału oraz prędkości obrotu komory beli,

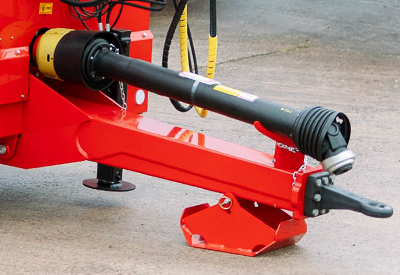

• WOM 1000 obr./min; wał przegubowo-teleskopowy z końcówką 1 3/8″ (6 wypustów), zabezpieczony śrubą ścinaną M12 × 55 mm kl. 10.9,

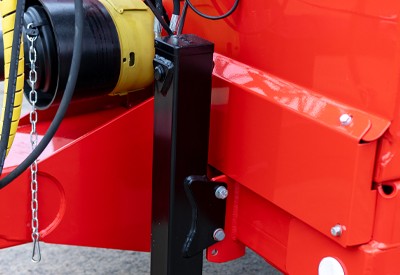

• dwa zawory hydrauliczne dwustronnego działania do rozkładania i składania przenośnika (opcjonalnie dodatkowe: do podnośnika hydraulicznego dyszla i do leja młynowego),
• 3-stykowe gniazdo 12 V DIN 9680 o obciążalności co najmniej 15 A dla skrzynki przyłączeniowej maszyny oraz drugie gniazdo 12 V (lub zapalniczki) dla pulpitu – jeśli ich brakuje, stosuje się przewód podłączany bezpośrednio do akumulatora,
• instalacja hamulców pneumatycznych oraz lusterka zapewniające widoczność po obu stronach maszyny.

Pulpit łączy się z maszyną bezprzewodowo, dlatego może pracować w kabinie ciągnika napędzającego albo w kabinie ładowarki, z której operator ładuje bele. Elektronika monitoruje prędkość wirnika i spowalnia lub zatrzymuje obrót komory beli, gdy ciągnikowi zaczyna brakować mocy, a czułość tej regulacji wybiera się w jednym z trzech trybów.

Warunki pracy i bezpieczeństwo

• C120 przetwarza materiały suche – producent nie zaleca rozdrabniania materiału o wilgotności powyżej 20%; wilgotne i zbite bele wymagają więcej mocy i mogą powodować zatory,
• przed załadunkiem z beli zdejmuje się sznurek lub siatkę – szczególnie gdy rozdrobniony materiał trafia na paszę,
• bele okrągłe opuszcza się do komory delikatnie, bez zrzucania z wysokości; duże bele prostopadłościenne dają najwyższą wydajność, gdy komora jest wypełniona co najmniej do połowy,
• przy zapylonym materiale zalecana jest kabina z filtracją powietrza lub półmaska zgodna z EN 149,
• maszyna ma gaśnicę pianową; ciągły przepływ materiału i regularne usuwanie pyłu z wirnika i chłodnicy ograniczają ryzyko pożaru,
• przenośnika nie rozkłada się ani nie obsługuje w odległości poziomej mniejszej niż 10 m od napowietrznej linii energetycznej.

Serwis i konserwacja – najważniejsze interwały

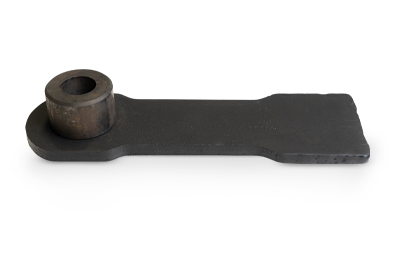

Wirnik C120 ma 56 młotków (nr kat. CM2605). Każdy młotek ma cztery krawędzie tnące – obraca się go lub wymienia, gdy linia zużycia dojdzie do osi młotka. Młotki leżące naprzeciw siebie obraca się i wymienia jednocześnie, aby zachować wyważenie wirnika. Do ręcznego smarowania łożysk wirnika producent wskazuje smar Mobilith SHC 220, a w systemie automatycznym – smar litowy EP2. Standardowa gwarancja producenta wynosi 24 miesiące.

Przy zamawianiu części do C120 podaj numer seryjny z tabliczki znamionowej (z przodu obudowy, po prawej stronie) – zobacz, jak dobrać części do Teagle Tomahawk.

Porównanie, części i serwis

Dla mniejszej wydajności zobacz Tomahawk 505FSM oraz serię Tomahawk 5050. Sprawdź części zamienne, ofertę marki Teagle lub skontaktuj się z DOZAGRO w sprawie konfiguracji i serwisu. Parametry i wyposażenie konkretnej konfiguracji potwierdza DOZAGRO przed zamówieniem.

Sita do Tomahawk C120 Calibrator

Sita okrągłe i szczelinowe do Tomahawk C120 – od mielenia na drobną frakcję po długą sieczkę: 3 mm szczelinowe (CM2379), 3 mm (CM2375), 4 mm szczelinowe (CM2378), 4 mm (CM2080), 5 mm (CM2374), 6 mm (CM2376), 8 mm (CM2078), 10 mm (CM2373), 13 mm (CM2361), 20 mm (CM2077), 30 mm (CM2076), 40 mm (CM2075), 50 mm (CM2079), 60 mm (CM2074), 75 mm (CM2073), 100 mm (CM2072), 125 mm (CM2366), 125 mm szczelinowe (CM2365).

FAQ – Tomahawk C120

Jakie materiały przetwarza Tomahawk C120?

W konfiguracji podstawowej suche materiały, m.in. słomę, siano, miskant, łodygi kukurydzy i obornik koński. Zboże i kukurydzę można mielić po zastosowaniu opcjonalnego leja i odpowiednich sit.

Jaką długość cięcia zapewnia Teagle Tomahawk C120?

Zależnie od zastosowanych sit maszyna przygotowuje materiał o długości od około 5 do 150 mm.

Jakie sito wybrać do ściółki, a jakie do paszy?

Do ściółki w boksach stosuje się sita 13 i 20 mm, do krótkiej paszy dla bydła 30, 40 i 60 mm, a do długiej paszy 60, 75, 100 i 125 mm.

Jakiego ciągnika wymaga Tomahawk C120?

Ciągnika o mocy od 180 KM (ok. 134 kW) do 280 KM (209 kW) z WOM 1000 obr./min, dwoma zaworami hydraulicznymi dwustronnego działania, gniazdem 12 V o obciążalności co najmniej 15 A i instalacją hamulców pneumatycznych.

Jak duże bele mieści Tomahawk C120?

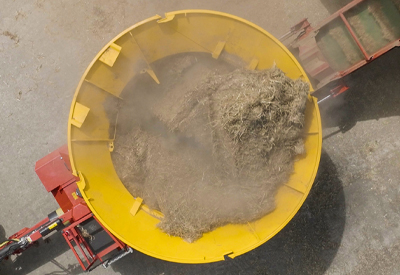

Komora o pojemności 4,5 m³ przyjmuje jedną belę okrągłą o średnicy do 2,0 m albo jedną belę prostopadłościenną o przekroju 1,2 × 0,9 m lub 1,2 × 1,2 m.

Czy Tomahawk C120 rozdrobni wilgotną słomę?

Producent nie zaleca przetwarzania materiału o wilgotności powyżej 20%. Wilgotne bele wymagają więcej mocy i czasu oraz mogą powodować zatory. Do materiałów szczególnie trudnych i wilgotnych dostępny jest opcjonalny ogranicznik beli w wersji otwartej.

Jak często wymienia się olej hydrauliczny w C120?

Co 1000 godzin pracy. Poziom oleju sprawdza się codziennie, a jego stan analizuje raz w roku. Układ mieści 175 l oleju ISO HV46.

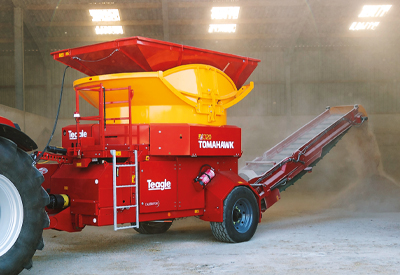

Czy C120 może mielić ziarno?

Tak, po zamontowaniu opcjonalnego leja do mielenia ziarna i drobnych sit. W tej konfiguracji producent podaje wydajność do 30 t/h.
